Banco de dados NoSQL Orientado a Grafos

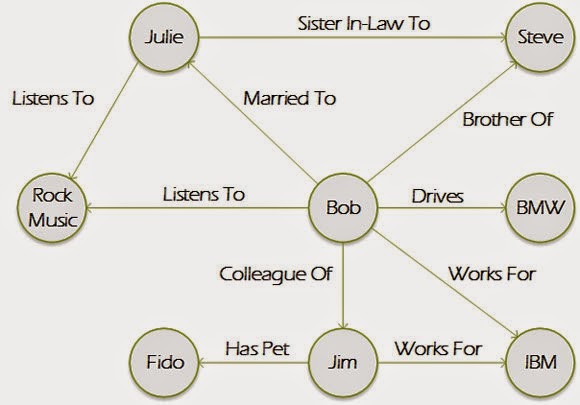

Representação de um banco de dados orientado a grafos

(Fonte: http://www.computerweekly.com/feature/Whiteboard-it-the-power-of-graph-databases)

      Neste post iremos apresentar mais um tipo de modelo de dados NoSQL, que são os banco de dados orientado a grafos.

      Os banco de dados orientado a grafos foram desenvolvidos a partir do ramo da matemática conhecido como teoria dos grafos, que se originou no século XVIII pelo matemático Leonhard Euler.

      Assim como a teoria dos grafos, os bancos orientado a grafos usam conceitos como nós, arestas e propriedades para representar e armazenar os dados. E cada elemento no banco possui um ponteiro direto para seu elemento adjacente.

      Se você trabalhou com modelo de objetos ou diagramas de entidade-relacionamento, o modelo orientado a grafos vai parecer familiar. O modelo orientado a grafos contém entidades conectadas (nós) que podem conter tipos e propriedades (pares de chave-valor) arbitrários. Os nós podem ser marcados com diferentes rótulos para representar suas diferentes regras de domínio. Além de contextualizar nós e propriedades de relacionamento, os rótulos dados servem também para anexar metadados ou informações de restrição, por exemplo, para nós.

Exemplo da construção modelo orientado a grafos

(Fonte: http://neo4j.com/developer/graph-database/)

      Os relacionamentos possuem direção, fazendo uma uma conexão semântica entre os nós. Uma relação tem sempre um sentido, um tipo, um nó de início, e um nó final. Assim como os nós, os relacionamentos podem ter propriedades arbitrárias. Na maioria dos casos, as relações têm propriedades quantitativas, como pesos, distâncias, classificações, intervalo de tempo ou pontos fortes. Como os relacionamentos são armazenados de forma eficiente, dois nós podem ter qualquer número ou tipo de relações entre eles sem secraficar o desempenho. E, embora os relacionamentos são direcionados, eles podem sempre ser navegados em ambos os sentidos.

Representação da estrutura dos dados orientado a grafos.

(Fonte: http://dev.assets.neo4j.com.s3.amazonaws.com/wp-content/uploads/2010/03/shop-categories-erd.png?_ga=1.52640488.1517740388.1415768885)

      Os principais banco de dados orientado a grafos atualmente, são: Neo4J, Horton, HyperGraphDB, AllegroGraph e Oracle Spatial and Graph.
